Kabeldetectie

Kabeldetectie Leica

LEICA Zoekfuncties voor DD120/DD130/DD175/DD220/DD230

Automode Zoekfunctie

Wanneer men met de automode werkt, zoekt deze tegelijkertijd in de stroommode, radiomode alsook in de generatormode Hierdoor kan men zoveel mogelijke kabels en leidingen opsporen of ontwijken


Stroommode Zoekfunctie

In de stroommode zoekt men naar geleidende kabels en leidingen die onder stroom staan

Wanneer er stroom op een kabel staat ontstaat er een magnetisch veld Dit magnetisch veld kan worden gedetecteerd door de detector zodat men de kabels en leidingen kan opsporen of ontwijken


Radiomode Zoekfunctie

In de radiomode zoekt men naar geleidende kabels en leidingen die een radiosignaal hebben tussen 15kZh en 60kZh

Opsporen van telefoonkabels en kabels met soortgelijke signalen. De detectiemogelijkheid is afhankelijk van de frequentiesterkte Indien weinig tot geen radiosignaal aanwezig is, zal het slecht tot niet mogelijk zijn om de kabel of leiding te detecteren in de radiomode


Generatormode Zoekfunctie

De generatormode wordt altijd gebruikt met een signaal generator (Leica DA220/Leica DA230/Leica DA175) Deze signaal generator genereert een signaal van 8kHz/33kHz/131kHz/ 512Hz of 640Hz wat gedetecteerd kan worden door de detector

Alle geleidende kabels en leidingen die geen stroom of radiosignaal hebben kunnen hierdoor getecteerd worden door de detector Men kan met de signaal generator ook PVC afvoerbuizen en betonbuizen detecteren of traceren door de optionele Leica Trace Rod


Diepte indicatie Zoekfunctie

De detector beschikt over een diepte aflezing die alleen mogelijk is in combinatie met een signaal generator (Leica DA220/Leica DA230/Leica DA175) Maximale diepte opsporing 7m

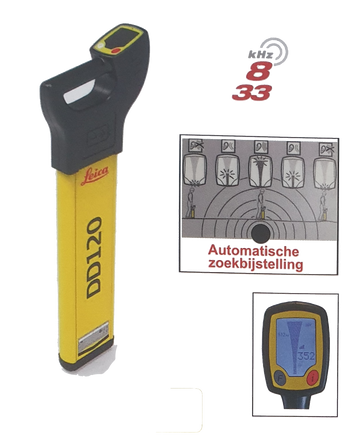

LEICA DD120 Leidingzoeker


  • Leica DD120 kabelzoeker versnelt het opsporen vermijden, lokaliseren en volgen van kabels en leidingen
  • Verhoogt de veiligheid op de bouwwerf
  • Zeer gebruiksvriendelijk
  • 1 knopbediening
  • Automatisch ingestelde detectiegevoeligheid
  • Groot LCD display met ingebouwde lichtsensor
  • Geluidsignaal bij naderen kabel of leiding
  • Zelftest functie om fouten te voorkomen
  • Automode zoekfunctie : gecombineerde zoekfunctie
  • Stroommode zoekfunctie
  • Radiomode zoekfunctie
  • Powermode zoekfunctie
  • Generatormode zoekfunctie
  • Gevarenzone waarschuwing : ja
  • Onderhoudsindicator ja
  • Frequenties 8Khz / 33Khz
  • Diepte indicatie tot 3m (in combinatie met DA220)
  • Waterdichtheid IP54
  • Diepte indicatie nauwkeurigheid 10%
  • Voeding: 6x AA batterijen
  • Werkduur: 20h

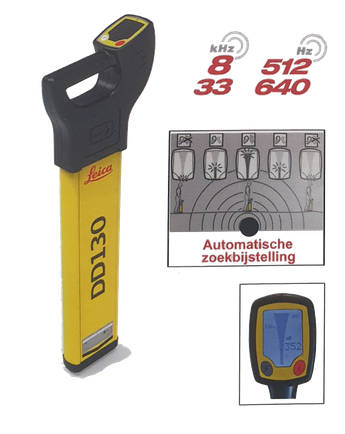

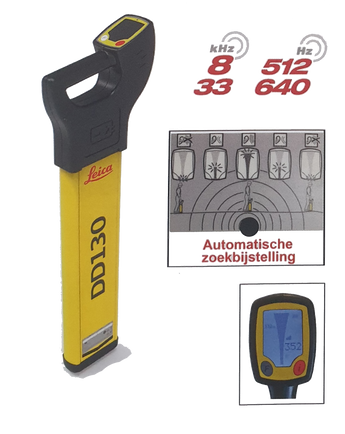

LEICA DD130 Leidingzoeker


  • Leica DD130 kabelzoeker versnelt het opsporen vermijden, lokaliseren en volgen van kabels en leidingen
  • Verhoogt de veiligheid op de bouwwerf
  • Zeer gebruiksvriendelijk
  • 1 knopbediening
  • Automatisch ingestelde detectiegevoeligheid
  • Groot LCD display met ingebouwde lichtsensor
  • Geluidsignaal bij naderen kabel of leiding
  • Zelftest functie om fouten te voorkomen
  • Automode zoekfunctie : gecombineerde zoekfunctie
  • Stroommode zoekfunctie
  • Radiomode zoekfunctie
  • Powermode zoekfunctie
  • Generatormode zoekfunctie
  • Gevarenzone waarschuwing : ja
  • Onderhoudsindicator ja
  • Frequenties 8Khz / 33Khz / 512 Hz / 640 Hz
  • Diepte indicatie tot 7m (in combinatie met DA230)
  • Waterdichtheid IP54
  • Diepte indicatie nauwkeurigheid 10%
  • Voeding: 6x AA batterijen
  • Werkduur: 20h

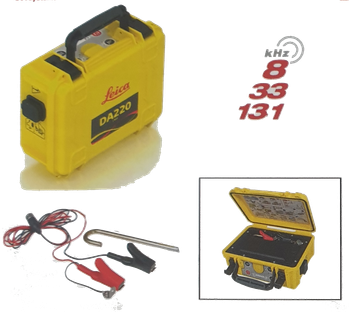

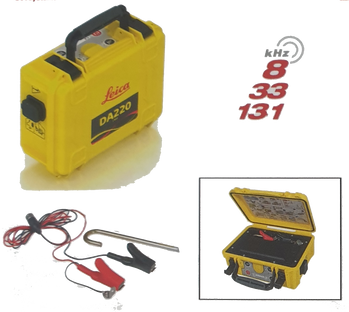

LEICA DA220 Signaal Generator


  • Leica DA220 generator is te gebruiken in combinatie met Leica DD120 of Leica DD220
  • Geleidende kabels en leidingen detecteren die niet onder stroom of radiosignaal staan
  • Men kan met de signaal generator ook PVC afvoerbuizen en betonbuizen detecteren of tracen door de optionele Leica Trace rod
  • Leidingen detecteren over een lange afstand
  • De leidingdetectie verbeteren in gebieden met veel signaalstoring
  • Diepte indicatie icm DD120 of DD220
  • Robuust en zeer gebruiksvriendelijk
  • Uitgangsvermogen: 4 levels
  • Vermogen maximaal: 1W of 3 W
  • Frequenties: 8Khz / 33Khz/ 133kHz
  • Geluidsignaal: ja
  • Waterdichtheid: IP67
  • Voeding: Li-lon oplaadbare batterij
  • Werkduur: 20h
  • Geleverd met Leica DA220, aansluitklemmen, aardpen en Li-lon accu + lader

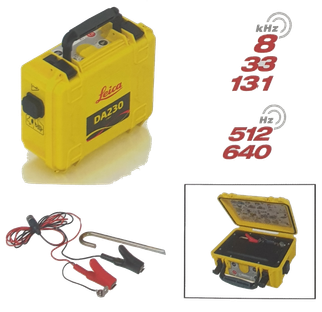

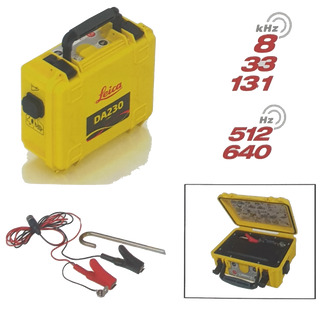

LEICA DA230 Signaal Generator


  • Leica DA230 generator is te gebruiken in combinatie met Leica DD130 of Leica DD230
  • Geleidende kabels en leidingen detecteren die niet onder stroom of radiosignaal staan
  • Men kan met de signaal generator ook PVC afvoerbuizen en betonbuizen detecteren of tracen door de optionele Leica Trace rod
  • Leidingen detecteren over een lange afstand
  • De leidingdetectie verbeteren in gebieden met veel signaalstoring
  • Diepte indicatie icm DD130 of DD230
  • Robuust en zeer gebruiksvriendelijk
  • Uitgangsvermogen: 4 levels
  • Vermogen maximaal: 1W of 3 W
  • Frequenties: 8Khz / 33Khz/ 133kHz / 512Hz / 640Hz
  • Geluidsignaal: ja
  • Waterdichtheid: IP67
  • Voeding: Li-lon oplaadbare batterij
  • Werkduur: 20h
  • Geleverd met Leica DA220, aansluitklemmen, aardpen en Li-lon accu + lader

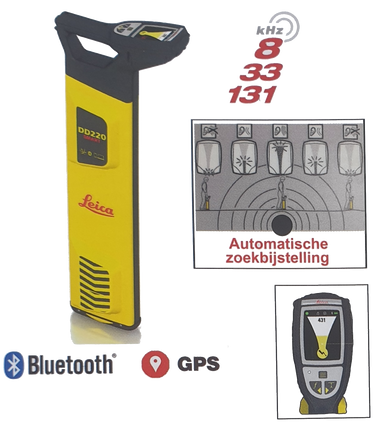

LEICA DD220 SMART Leidingzoeker


  • Leica DD220 kabelzoeker versnelt het opsporen, vermijden, lokaliseren en volgen van kabels en leidingen
  • GPS locatie herkenning / Bluetooth data overdracht
  • 8 GB intern geheugen
  • Zeer gebruiksvriendelijk / 1 knopsbediening
  • Automatisch ingestelde detectiegevoeligheid
  • Groot full color LCD display met lichtsensor
  • Geluidsignaal bij naderen kabel of leiding
  • Zelftest functie om fouten te voorkomen
  • Automode zoekfunctie: gecombineerde zoekfunctie
  • Stroommode zoekfunctie
  • Radiomode zoekfunctie
  • Powermode zoekfunctie
  • Generatormode zoekfunctie
  • Gevarenzone waarschuwing: ja
  • Onderhoudsindicator: ja
  • Frequenties: 131kHz/8Khz/33Khz
  • Diepte indicatie tot 5m (in combinatie met DA220)
  • Waterdichtheid: IP66
  • Diepte indicatie nauwkeurigheid: 5%
  • Voeding: 7.4V Li-lon
  • Werkduur: 20h

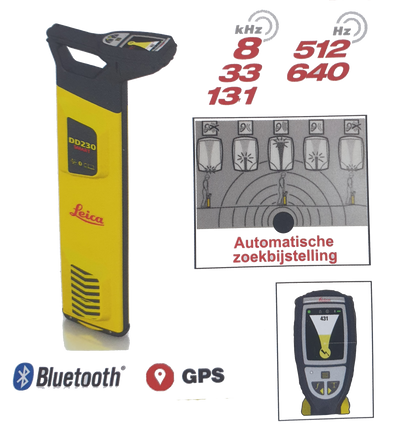

LEICA DD230 SMART Leidingzoeker


  • Leica DD230 kabelzoeker versnelt het opsporen, vermijden, lokaliseren en volgen van kabels en leidingen
  • GPS locatie herkenning / Bluetooth data overdracht
  • 8 GB intern geheugen
  • Zeer gebruiksvriendelijk / 1 knopsbediening
  • Automatisch ingestelde detectiegevoeligheid
  • Groot full color LCD display met lichtsensor
  • Geluidsignaal bij naderen kabel of leiding
  • Zelftest functie om fouten te voorkomen
  • Automode zoekfunctie: gecombineerde zoekfunctie
  • Stroommode zoekfunctie
  • Radiomode zoekfunctie
  • Powermode zoekfunctie
  • Generatormode zoekfunctie
  • Gevarenzone waarschuwing: ja
  • Onderhoudsindicator: ja
  • Frequenties: 131kHz/8Khz/33Khz / 512Hz / 640Hz
  • Diepte indicatie tot 10m (in combinatie met DA230)
  • Waterdichtheid: IP66
  • Diepte indicatie nauwkeurigheid: 5%
  • Voeding: 7.4V Li-lon
  • Werkduur: 20h

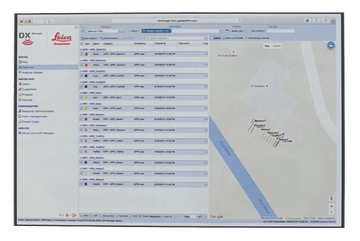

LEICA DX Manager Shield Software

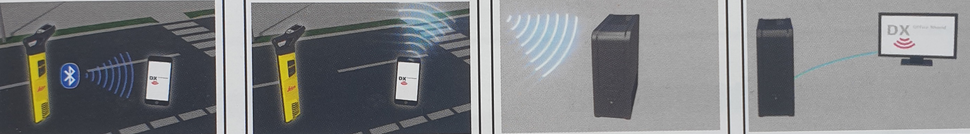

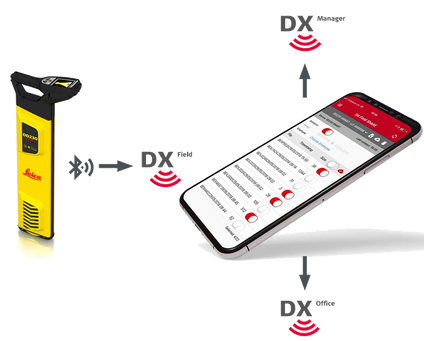

  • Leica DX Field Shield App om automatisch data- synchronisatie mogelijk te maken naar uw mobiel apparaat van de verzamelde gegevens van het traceersysteem en aantekeningen van de locatie
  • Verbind de veldactiviteiten met DX Office Schield en met DX Manager Schield
  • Dx Office Schield: verwerkt en rapporteert over de gebruiksinformatie van het traceersysteem
  • DX Manager Schield: gecentraliseerde toegankelijke informatie. Verwerkt en rapporteert over de gebruiksinformatie van het traceersysteem

DX Manager Schield ST

  • Registreer online
  • Gratis account aanmaken
  • Gegevens zichtbaar 3 maand met bassisysteem en rapportfuncties


Gegevens 3 Maand zichtbaar

DX Manager Schield Pro

  • Aanvullend op de ST versie: rapport functie, kaartfunctie, structurering van team- management

  • Gegevens zichtbaar 12 maand

  • Licentie geldig voor 1 jaar en 1 gebruiker

DX Manager Schield Expert

  • Aanvullend op de Pro versie geautomatiseerde rapportage. locatie-opmerkingen en foto uploaden

  • Gegevens zichtbaar 24 maand

  • Licentie geldig voor 1 jaar en 1 gebruiker
