FL 510HV-G Tracking

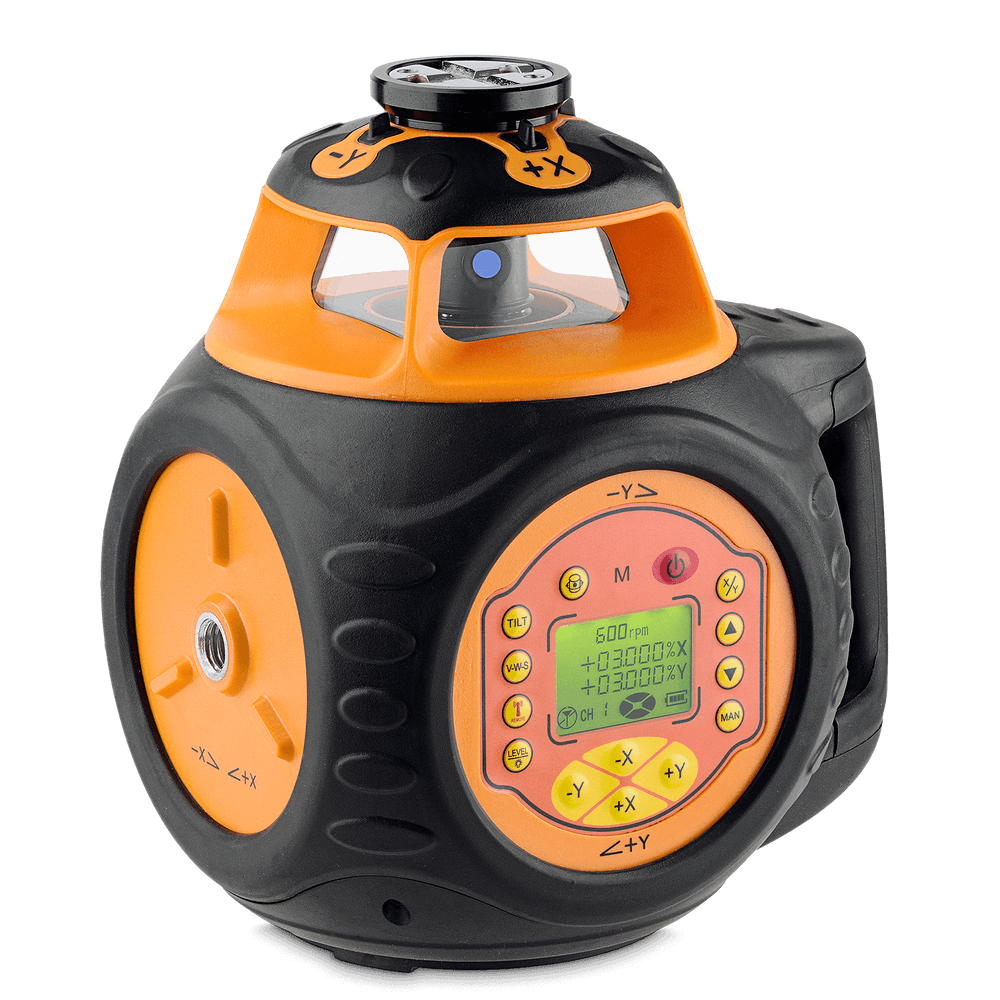

GeoFennel FL 510HV-G Tracking M

DE IDEALE LASER VOOR BUITEN

  • Verbeterde prestaties door PowerSwitch Technologie :

         de kracht van een klasse 3R in een klasse 2 laser

  • 4 mm laserstraal diameter voor geoptimaliseerde werking met FMR700/800 op lange afstanden
  • Geleverd met FR 77-mm Tracking ontvanger met mm-indicatie

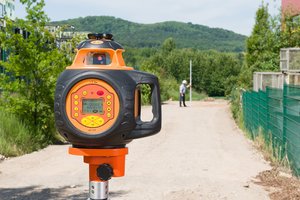

Geoptimaliseerde laser voor buitentoepassingen met automatische as-uitlijning zowel horizontaal als verticaal.



- Inclusief ontvanger FR 77-MM Tracking met mm-indicatie

- Tracking functies:

* Het laservlak wordt automatisch gecentreerd "op niveau" op de ontvanger, zoekt het midden van de ontvanger

- Verticaal: in X en Y-as

- Horizontaal: één as X of Y, andere as horizontaal automatisch genivelleerd

- Vermelding van berekende waarde in % nadat de helling werd vastgesteld, op het instrument en op de afstandsbediening.

- Volautomatische zelfnivellerend : horizontaal, verticaal en in hellingen

- M-FUNCTIE : Voor de hoogste eisen: exacte bewaking/tracking van de gevolgde as door continue radioverbinding tussen roterende laser en ontvanger. Deze applicatie vereist het gebruik van een 2e ontvanger voor het controlleren van de de hoogte. Elektronische zoneregeling (mask) voorkomt verkeerde metingen van kruisende laservlakken of reflectie, en behoud/verhoogt de veiligheid op de bouwplaats

- Helling functies:

* horizontaal:

- Digitale afschotinstelling X en Y-as tot ± 10%

- Handmatige helling instelling van X en Y-as

* verticaal:

- Richting X as kan worden ingesteld op ± 10% Y-as automatisch genivelleerde

- Richting van X en Z-as kan handmatig worden ingesteld

- Automatische TILT functie

- VWS functie (Vibration-Wind-Security)

Rotatie zal niet worden gestopt als gevolg van lichte grond en wind trillingen

(gecombineerd met TILT functie)

- Zonale controle met elektronische balk scherm (maskeren)

- Volledig functionele 8-kanaals 2-weg RF afstandsbediening

- Li-Ion accu-technologie

FR77MM TRACKING

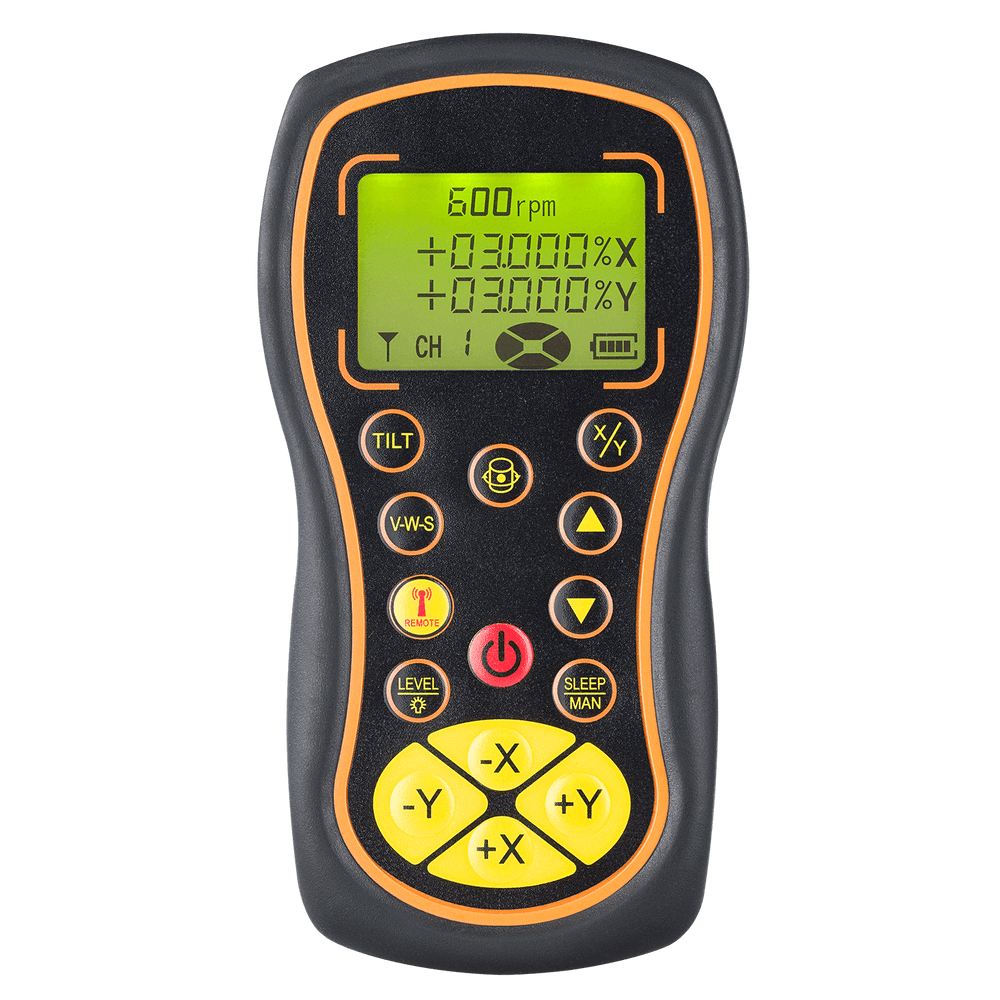

GeoFennel FL 510HV-G Tracking M REMOTE CONTROL

Kenmerken :


- Dubbel hellingslaser

- Horizontaal en verticaal

- Digitale hellingsinstelling

- Bewaakte (gemonitoorde) helling (ook in tracking mode)

- TILT functie

- VWS functie

- Tracking-functie : horizontaal en verticaal

- zonale controle

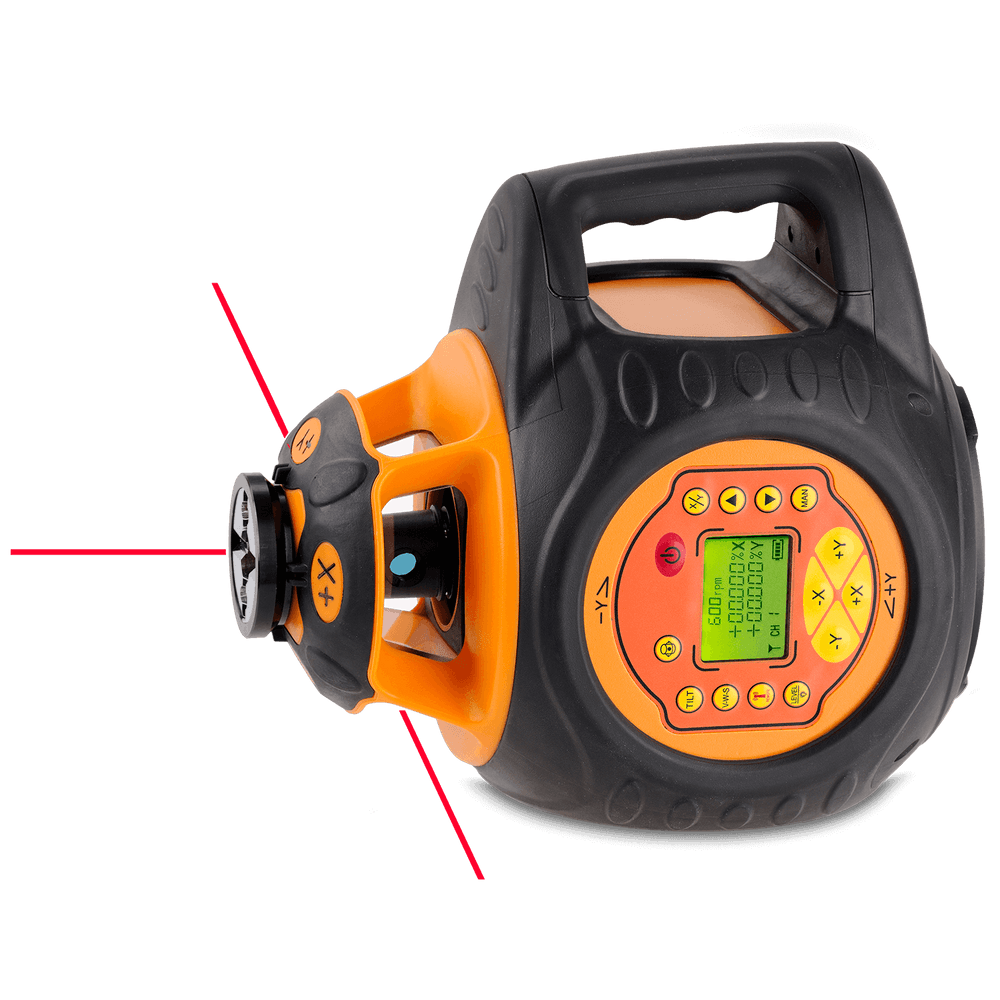

- 90° loodstraal

- verlicht display

- 2-weg RF afstandsbediening

- handmatige functie

- Werking met oplaadbare Li-Ion of alkaline batterijen

- Stof / water bescherming IP 66

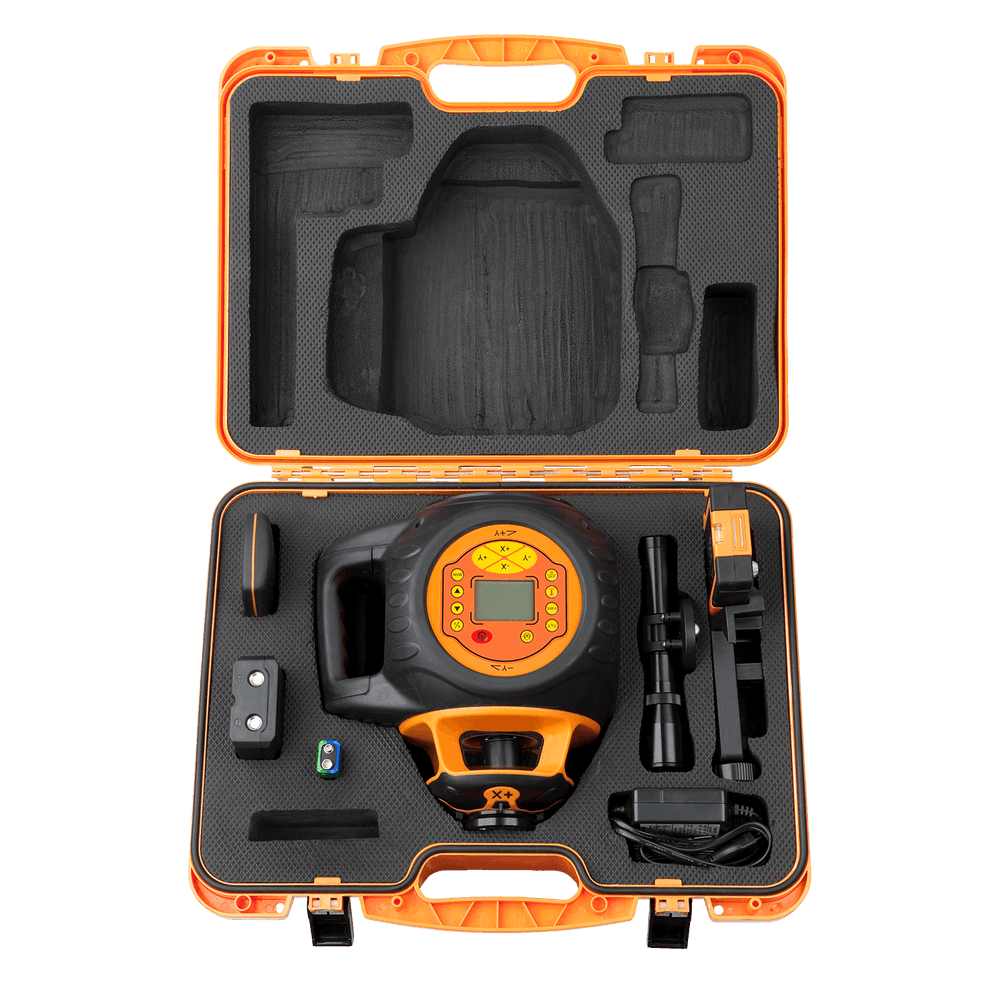

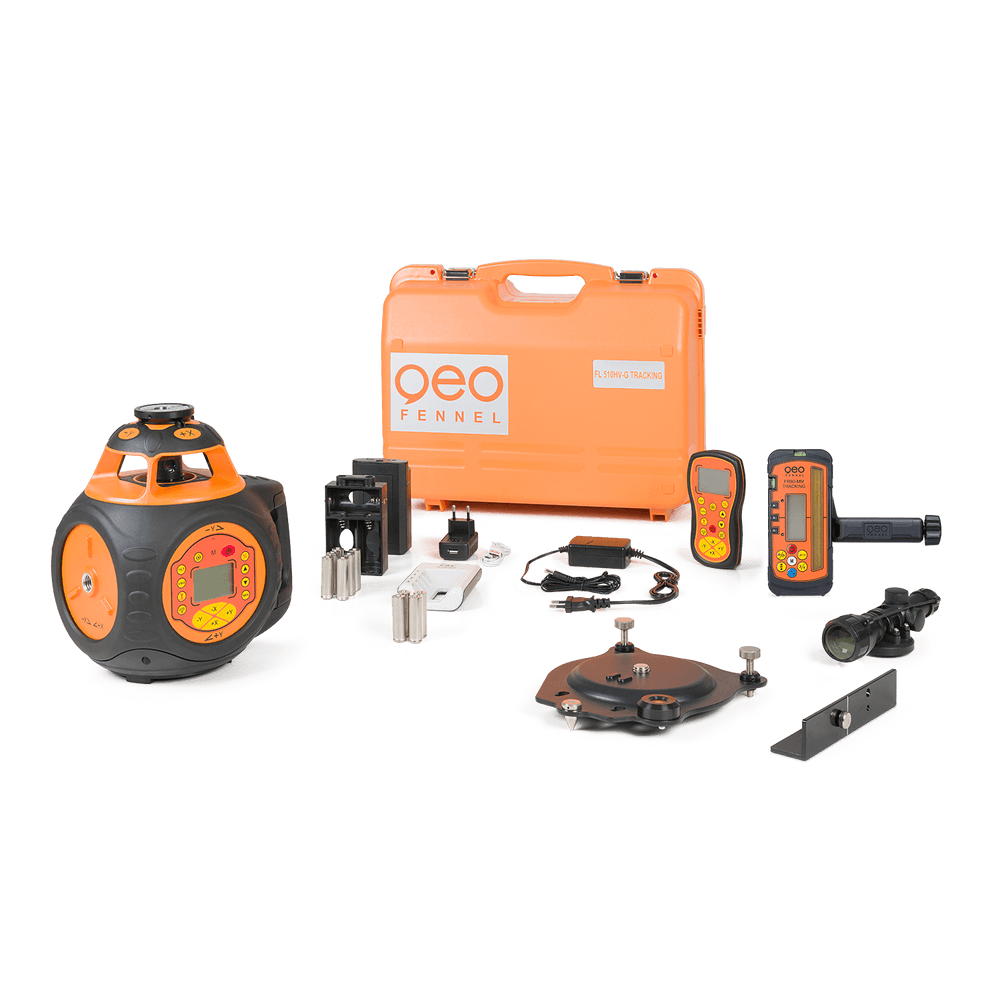

Geleverd met handontvanger FR77-MM Tracking (2 displays) met klem voor meetlat, afstandsbediening,

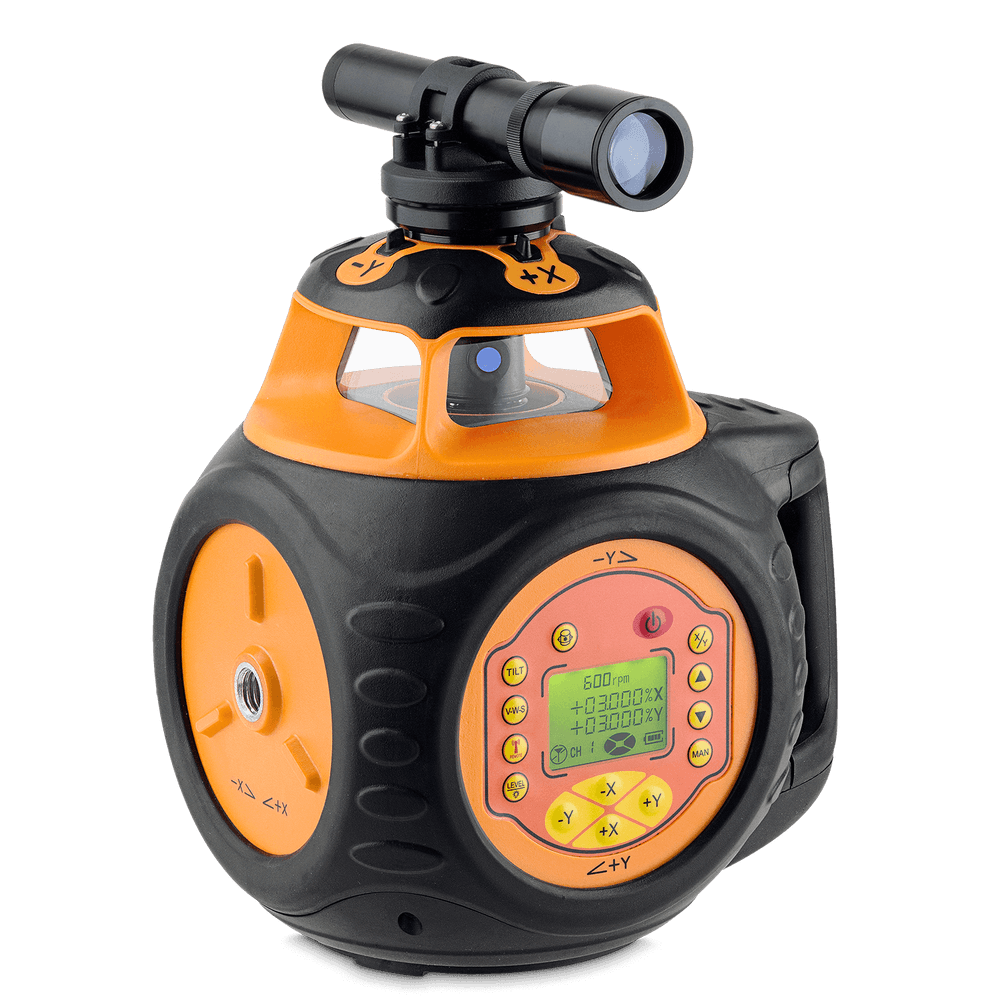

herlaadbaar batterijpakket Li-Ion, lader, houder voor alkaline batterijen, vizier, handleiding en koffer

Optioneel : klem laser voor brugjes

FR 77MM TRACKING

TECHNISCHE GEGEVENS


Zelfnivelleerbereik

± 8 °

Nauwkeurigheid horizontaal

± 0,5 mm / 10 m

Nauwkeurigheid verticaal

± 1,0 mm / 10 m

Werkbereik met ontvanger

   FR 77-MM Tracking

∅ 800 m *

Laserdiode / Laser klasse

2

Horizontale helling instelling

   X-as

   Y-as

   X en Y-as


± 10.000%

± 10.000%

Σ ± 14%

Verticale helling instelling

   X-as

   Y (Z-as)


± 10.000%

horizontaal automatisch genivelleerd

Werkbereik tracking-functie

140 m *

Rotatiesnelheid

300/600/1100 tpm

Autonomie

40 h

Voeding

intelligente / Li-Ion

Alkaline batterijen (optioneel)

Afstandsbediening bereik

100 m

Afstandsbediening kanalen

8

Temperatuurbereik

-10 ° C - +50 ° C

Stof / water bescherming

IP 66

Gewicht (alleen instrument)

3,85 kg


* Afhankelijk van de omgevingsomstandigheden
